1、概况
    迷宫式斜板是一种新颖沉淀装置，装有该装置的沉淀池应配有完善的絮凝池，沉淀池的进出水布置是否合理也将直影响沉淀效果。因此，如采用本公司生产的迷宫式斜板，可提供技术咨询，也可对混合絮凝及沉淀池提供优化设计和有关图纸。
2、特点
　　迷宫斜板是从日本引进的沉淀新技术，侧向流迷宫斜板装置在日本强塑形成的塑料单片固定在金属支回架上，然后吊装于大型钢桁架下，整体悬挂于水池中。该装置加工精细，安装准确，否则将阻塞滑泥通道，直接影响沉淀效果。国内不少厂家热衷于研制一次成型的单片而忽视整体安装，结果不是无法用于大规模生产游泳池的安装，就是经不住生产实践的考验。我公司在有关专家指导下立足我国国情，跳出洋匡匡，大胆采用单片结构，大大简化了整体安装。虽然加厚了迷宫斜板的本身厚度，增加了塑料用量，但完全取消了需要精加工的金属支架和笨重的金属桁架，使总的基建费用大在下降，更保证了沉淀效果。
　　上向流迷宫斜板也国外的基础上作了适当的改进，既保证了良好的沉淀效果，又简化了斜板的构造，在整体安装上完全可利用传统斜管沉淀池的支承支架，完全适用于斜管沉淀池改造。
3、沉淀原理
    1.侧向流（平流式）迷宫斜板的沉淀原理

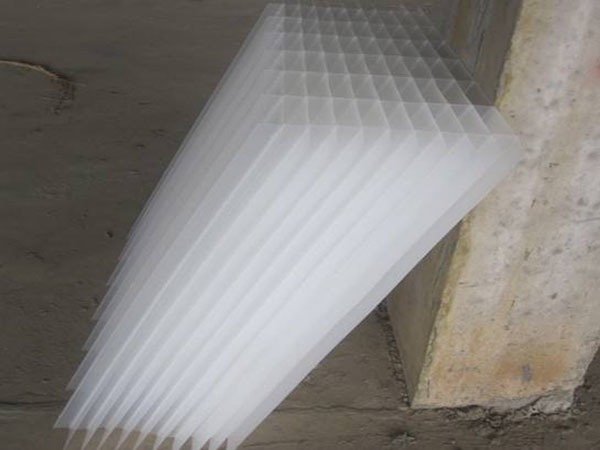

　　  侧向流迷宫斜板类似于普通侧向流斜板，只是在斜板上平行于水流方向设置许多块一定高度间距相等的翼片（所以亦称为翼片斜板）。水流与斜板平等方向相同，与翼片方向垂直，构造如图一所示。
　　当水平流进入斜板时，水全部通过翼片与斜板之间的间距，形成主流路，同时亦会在迷宫内形成环流，在一定流速下主流与环流现象十分明显，而在主流靠近翼片的边缘附近，颗粒杂质在水力状态作用下被挟带进入迷宫内，随迷宫内的环流运动，这种水力状态是水流在翼片顶端脱离能产生强烈的涡流作用。这样，水在迷宫斜板中的流态可分为三个区域：平等主流区、紊动涡流区、环流区。
　　含有颗粒的水流入翼片迷宫区后，一部分沿主流区方向前进，另一总分则进入到主流区与翼片交界处的涡流区。在主流区运动的颗粒，一面向前运动，一面沉淀，沉淀以涡流区的部分颗粒随涡流一起运动。在涡流区中的这些颗粒随着涡流被输送到下游翼片附近，当涡流与该翼片顶部和上部发生碰撞时，其中部分颗粒进入迷宫内，部分颗粒与主流一起流向下一格迷宫。被输送到迷宫内的新材料，随迷宫内环流延慢运动，集中于底部斜板，滑到排泥斗。但进入迷宫内的极细小颗粒，或缓慢的环流运动中不能沉淀下来，或已接触到底部斜板后又被环流冲起，则可能流出这格迷宫。
　　迷宫内的环流能量来自主流区的流动，只能靠涡流碰撞下游翼片时所传递的能量来维持其循环。根据实测，环流区速大致为主流区的1/4-1/5左右，为此，缓慢的流速使环流区接近于层流状态，有利于颗粒的沉降。而且在环流离心作用力下，颗粒一边沉淀，一边被甩向迷宫 周壁，所以一般颗粒只要进入迷宫便能沉淀下来，迷宫的这种 低速环流造成良好的沉淀环境，是迷宫斜板具有高沉淀效果的原因之一。
　　迷宫斜板效能高的另一个也是主要的原因是主流区和翼片面性间有涡流区的存在。主流区水流与翼片顶端产生一系列涡流，挟带着颗粒旋转着水平向下游输送，当涡流与下游翼片碰撞后，其中部分颗粒便被输送到迷宫环流区内，这种输送是强制性的，不论颗粒大小都将被送入迷宫，涡流的这种强制输送动态分离作用是迷宫式斜板具有高的分离机能的主要原因。
　　迷宫式斜板依赖涡流区具有强制分离作用和环流区具良好沉淀水力条件，这种沉淀所追求的是特定的动态环境，而不是经典理想沉淀池的水力状态。因此，迷宫式斜板装置的产生是沉淀技术和理论的又一次革命。
    2.上向流迷宫斜板的沉淀原理
      上向流迷宫斜板类似于普通上向流斜板，只是在斜板上垂直于水流方向设置许多块一定宽度间距相等的翼片，考虑到排泥要求，在迷宫底部设一定高度的滑泥区。
